§ 21. Местные и дополнительные виды

  • Дайте определение понятия «вид». Какие виды называются основными? Как располагаются основные виды на чертежах? Как правильно выбрать главный вид?
  • Вы узнаете: для чего служат и в каких случаях используют местные и дополнительные виды, особенности их обозначения.
  • Вы научитесь: выполнять и обозначать местные и дополнительные виды.

Повернутый и развернутый вид

Дополнительный вид может быть повернут (рис. 60.1). В этом случае его обозначение дополняют условным знаком «Повернуто» . Для изображения поверхностей предметов сложной формы (например, для гнутых и искривленных предметов, которые развертываются в одну плоскость без искажения) применяют развернутый вид, обозначаемый знаком «Развернуто» . При таком изображении контуры выполняют сплошной линией, а места изгиба обозначают штрихпунктирной с двумя точками тонкой линией (см.рис. 60.1)

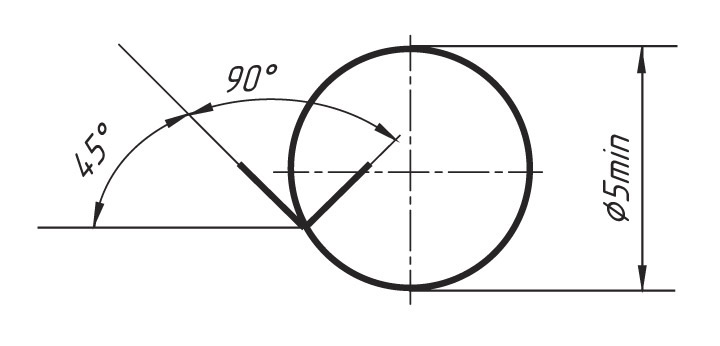

Размеры знаков "Повернуто"
"Развернуто"
