§ 14. Виды чертежа. Расположение видов на чертеже

  • Что представляет собой проекционная связь? Опишите алгоритм построения трехпроекционного чертежа предмета.
  • Вы узнаете: что называется видом чертежа, каково количество основных видов и их расположение на чертеже, что такое комплексный чертеж.

  • Вы научитесь: правильно располагать предмет при построении комплексного чертежа, определять необходимое количество видов предмета.

Виды чертежа

Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Главный вид должен содержать наибольшую информацию о предмете, его формах, размерах. Предмет необходимо располагать относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.

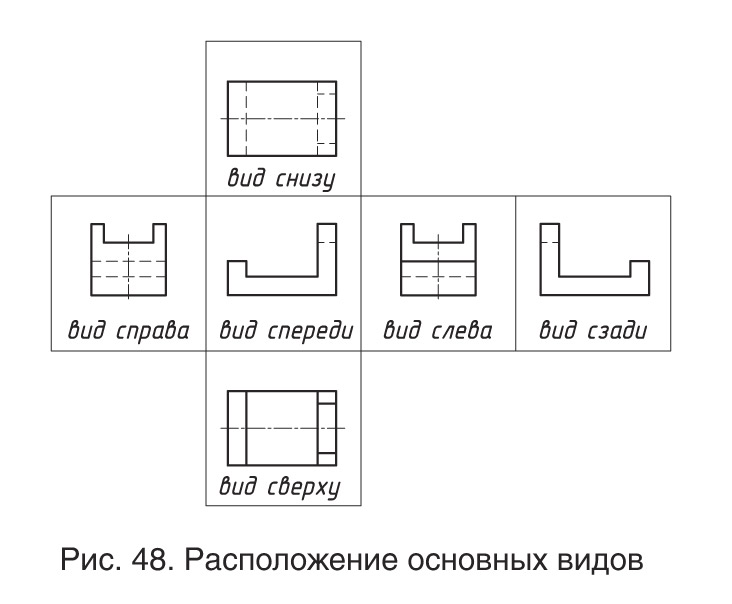

Стандарт ГОСТ 2.305-68 ЕСКД. Изображения — виды, разрезы, сечения устанавливает шесть основных видов (рис. 48).
1. Вид спереди (главный вид) — располагается на фронтальной плоскости проекций. 2. Вид сверху — на месте горизонтальной плоскости. 3. Вид слева (на месте профильной плоскости). 4. Вид справа.
5. Вид снизу. 6. Вид сзади.
Названия видов зависят от того, с какой стороны рассматривают предмет при проецировании. Основные виды так же, как и проекции, располагаются в проекционной связи.

Стрелками А, Б, В показаны направления проецирования. Выберите то направление проецирования, которое должно соответствовать главному виду детали.

Помните! На чертеже выбирается минимальное количество видов изображений, однако оно должно быть достаточным, чтобы дать полное и однозначное представление о внешней и внутренней форме предмета.
Для выбора количества изображений необходимо мысленно расчленить деталь на составляющие ее простые геометрические тела: призмы, пирамиды, конусы, цилиндры и т. п. После анализа фоpмы детали необходимо определить, какие изобpажения необходимы для полной пеpедачи внешних и внутpенних фоpм этой детали. Для большинства деталей достаточно выполнить два или три вида.

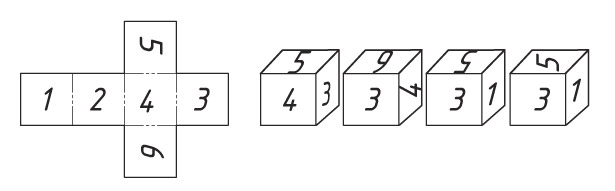

Определите, какой кубик соответствует развертке.
