§ 13. Элементы управления для работы с графикой

Сайт: Профильное обучение
Курс: Информатика. 11 класс (Повышенный уровень)
Книга: § 13. Элементы управления для работы с графикой
Напечатано:: Гость
Дата: Пятница, 3 Май 2024, 11:49

Оглавление

13.1. Элемент управления для вставки рисунка (Image)

При создании приложений нередко возникает необходимость украсить его графическим изображением. В этом случае можно воспользоваться компонентом Image (изображение). На панели компонентов Additional компонент изображение представлен в виде , имя объекта — Image. Компонент Image, помещенный на форму, получает имя ImageN, где N — номер 1, 2, 3… (пример 13.1).

Некоторые свойства компонента Image приведены в таблице (пример 13.2).

Используя свойство Picture, можно выбрать и загрузить изображение на этапе проектирования приложения. Изображение может быть выбрано в окне редактора изображений (кнопка   около свойства Picture в окне инспектора объектов). В этом случае рисунок сохраняется в файле формы и для работы приложения отдельного файла с рисунком не требуется.

Компонент поддерживает вставку рисунков в форматах JPEG, PNG, BMP и др. Если требуется обработка изображения (любые изменения рисунка), то рисунок должен быть сохранен в формате BMP. Для рисунков формата PNG с прозрачным фоном при загрузке сохраняется прозрачность.

Свойство Picture компонента Image обладает методами LoadFromFile и SaveToFile, которые используются для загрузки и сохранения изображения. Метод LoadFromFile может быт использован для загрузки изображения при открытии приложения. В этом случае файл с рисунком должен находиться в папке проекта (или нужно прописать полный путь к файлу).

Пример 13.3. Создать проект, в котором следует разместить фоновое изображение на форме. При нажатии на кнопку поверх фонового изображения должно появиться другое изображение.

Этапы выполнения задания

  1. Поместить на форму два компонента Image и кнопку.
  2. Загрузить в компонент Image1 фоновое изображение. Задать размеры Image1: Height = 370, Width = 550. Свойство Stretch = true.
  3. Для компонента Image2 установить значения для свойства Visible = false (изображение невидимо при запуске приложения). Размеры Height = 120, Width = 200. Свойство Stretch = true.
  4. Загрузить изображение в компонент Image2. Изображение может быть формата PNG с прозрачным фоном или формата BMP с фоном однородного цвета (в этом случае значение свойства Transparent = true).

Написать обработчик события OnClick для компонента Button1..

Пример 13.1. Компонент Image (изображение) на форме:

Пример 13.2. Некоторые свойства компонента Image (изображение).

Свойство

Назначение


Используется для отображения изображений

Autosize

При значении True размер компонента будет автоматически подгоняться под размер помещенной в него картинки

Stretch

При значении True рисунок будет занимать весь компонент. При этом возможно искажение изображения

Center

При значении True рисунок будет отцентрирован относительно компонента

Transparent

Значение True показывает, что фон изображения становится прозрачным. Это можно использовать для наложения изображений друг на друга (действует только для файлов .bmp)

Proportional

Значение True показывает, что при изменении размеров изображения будут сохраняться пропорции

Пример 13.3. Форма на этапе конструирования:

Обработчик события OnClick для Button1.

void __fastcall TForm1::Button1Click(TObject *Sender)

{

  Image2 -> Top = 370;

  Image2 -> Left = rand() % 350 + 100;

  Image2 -> Visible = true;

}

Работающее приложение:

До нажатия на кнопку:

После нажатия на кнопку:

Поскольку горизонтальное положение медведя задается случайным образом, то при каждом нажатии на кнопку, медведь будет прорисован в новом месте.

13.2. Методы канвы

Некоторые компоненты в CBuilder, такие как форма, компонент Image и др., имеют свойство Canvas (канва, холст). Канва представляет собой область, на которой можно рисовать или выводить на нее растровые изображения. Система координат у канвы такая же, как и для любого компонента в CBuilder — точка с координатами (0, 0) расположена в верхнем левом углу, ось ОY направлена вниз. Каждая точка канвы имеет координаты X и Y. Координаты измеряются в пикселях. Важнейшее свойство пикселя — его цвет. Цвет пикселя канвы определяется значением свойства Pixels. Это свойство представляет собой двумерный массив, в котором хранится цвет каждого пикселя. Для задания цвета в CBuilder можно воспользоваться несколькими способами (пример 13.4). Числовые значения цвета (способы 2 — 4) должны быть преобразованы к типу TColor.

Класс TCanvas содержит большое количество свойств и методов, позволяющих строить изображения. Многие из методов канвы аналогичны процедурам, которые использовались в библиотеке GraphABC среды программирования PascalABC.Net Описание этих методов приведено в приложении.

Рассмотрим метод FloodFill, который позволяет производить заливку ограниченной области на канве. Первые два параметра метода (x, y) — координаты точки, лежащей внутри области. Граница области заливки определяется сочетанием параметров Color и FillStyle. Если для параметра Fillstyle определить значение fsBorder, то будет закрашена область, ограниченная цветом Color (пример 13.5). Если для параметра Fillstyle определить значение fsSurface, то цвет Color заменится, а другие цвета внутри области останутся неизменными (пример 13.6). Цвет и стиль, которым будет производиться заливка, определяются свойствами Brush.

Пример 13.7. Создать проект «Раскраска». В проекте реализовать следующие возможности: загрузка графического файла, заливка ограниченной области по клику мыши, сохранение измененного файла.

Этапы выполнения задания

  1. Поместить на форму две кнопки,  компонент Image, компонент Label, диалоги: ColorDialog, OpenPictureDialog и SavePictureDialog.
  2. Для кнопки Button1 изменить свойство Caption — Загрузить файл.
  3. Для кнопки Button2 изменить свойство Caption — Сохранить файл.
  4. Очистить свойство Caption у компонента Label. Метка будет использоваться для вывода имени файла. Компонент разместить в верхнем левом углу формы.
  5. Написать обработчик события OnClick для компонента Button1.
  6. Написать обработчик события OnClick для компонента Button2.
  7. Написать обработчик события onMouseDown для компонента Image1.

7.1. Событие OnMouseDown возвращает координаты точки, в которой пользователь кликнул мышью. Эти координаты можно использовать для метода FloodFill.

7.2. Выбор цвета заливки должен осуществляться с использованием стандартного диалога ColorDialog.

Для проверки работы проекта необходимо заранее подготовить рисунок, который можно будет раскрашивать. Этот рисунок должен быть сохранен в формате BMP. Контуры изображения лучше всего нарисовать черным цветом.

Рисунок для раскраски поместить в папку \Win32\Debug. В этой папке сохраняется откомпилированный файл проекта. Если в событии OnFormCreate прописать команды, определяющие эту папку как текущую (см. пример 7.12), то при нажатии на кнопку Загрузить файл, рисунок будет виден сразу.

Рисунок сохраняется в формате BMP. Если в свойствах компонента SavePictureDialog расширение не прописано, то при сохранении файла, пользователь должен дописать его самостоятельно.

Используя методы канвы (отрезки, прямоугольники, овалы и др.), можно дополнить рисунок, сохраненный в формате BMP.

Пример 13.8. Дополнить проект «Раскраска». Добавить кнопки «Нарисовать трубу» и «Облако». Реализовать соответствующие обработчики событий.

Этапы выполнения задания

  1. Добавить на форму две кнопки.
  2. Для кнопки Button3 изменить свойство Caption — «Нарисовать трубу».
  3. Для кнопки Button4 изменить свойство Caption — «Облако».
  4. Написать обработчик события OnClick для компонента Button3.
    4.1. Для рисования границы трубы применить метод LineTo.
    4.2. Для заливки трубы можно использовать стиль bsCross «в клетку» у метода Brush.
    4.3. После заливки необходимо вернуть значение стиля bsSolid, установленное по умолчанию.

5. Написать обработчик события OnClick для компонента Button4.

5.1. Для рисования облака достаточно нарисовать три пересекающихся овала.
5.2. У овалов нужно убрать границу. Для этого нужно установить стиль psClear для Pen.
5.3. После рисования необходимо вернуть значение стиля, установленное по умолчанию — psSolid.

Пример 13.4. Способы задания цвета в CBuilder:

  1. Задание цвета с помощью констант. Значения констант начинаются на буквосочетание cl. Далее может следовать имя цвета (например, clSkyBlue — небесно-синий, clRed — красный) или элементов Windows, цвет которых зависит от настроек пользователя (clBtnFace — цвет поверхности кнопки, clActivCaption — цвет строки заголовка активного окна). Список возможных значений можно посмотреть в инспекторе объектов у любого компонента, обладающего свойством Color или посмотреть в приложении.
  2. Задание цвета с помощью шестнадцатеричных чисел. Пары цифр шестнадцатеричного числа задают интенсивность синего, зеленого и красного цветов соответственно. Например, $FF0000 — синий цвет, $00FF00 — зеленый, $000000 — черный, $FFFFFF — белый.
  3. Шестнадцатеричные числа можно перевести в десятичную систему счисления и пользоваться этими значениями.
  4. Для задания цвета можно воспользоваться функцией RGB, три параметра которой задают интенсивность красного, синего и зеленого цветов соответственно. Значения параметров могут изменяться от 0 до 255.
  5. Для задания цвета можно использовать стандартный диалог ColorDialog.

Пример 13.5. Заливка красным цветом области, ограниченной линией черного цвета:

Image1 -> Canvas -> Brush ->

Color = clRed;

Image1 -> Canvas -> FloodFill

(50, 50, clBlack, fsBorder)

Пример 13.6. Перекраска белого цвета в красный:

Image1 -> Canvas -> Brush ->

Color = clRed;

Image1 -> Canvas -> FloodFill

(200, 50, clWhite, fsSurface);

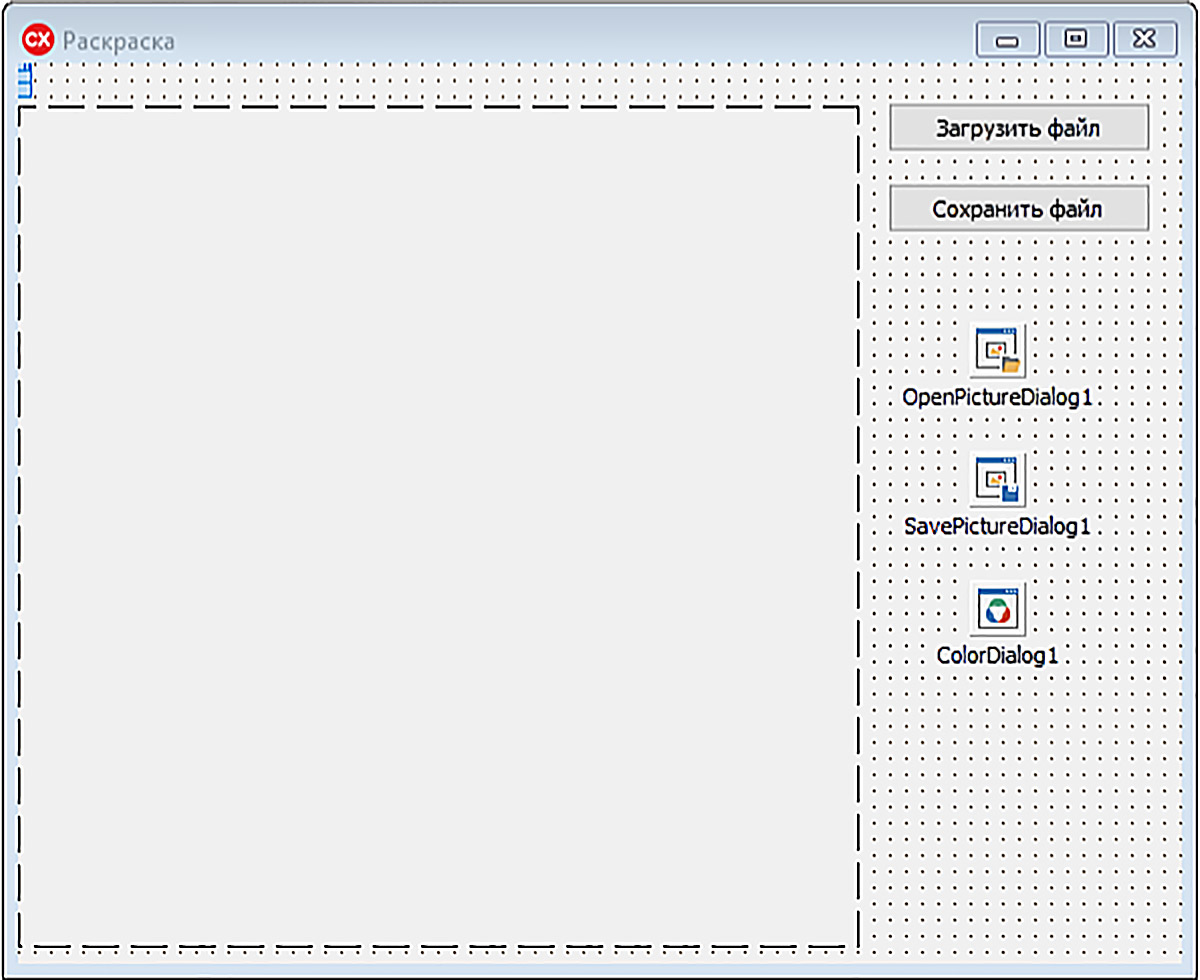

Пример 13.7. Форма на этапе конструирования:

Обработчик события OnClick для Button1.

void __fastcall TForm1::Button1Click
(TObject *Sender)

{

  if (OpenPictureDialog1 -> Execute()) {

    String S = OpenPictureDialog1 ->

    FileName;

    Label1 -> Caption = S;

    Image1 -> Picture -> LoadFromFile(S);

  }

}

Обработчик события OnClick для Button2.

void __fastcall TForm1::Button2Click
                (TObject *Sender)

{

  if (SavePictureDialog1 -> Execute()){

    Image1 -> Picture -> SaveToFile (SavePictureDialog1 -> FileName);

  }

}

Обработчик события OnMouseDown для компонента Image1.

void __fastcall TForm1::Image1MouseDown
(TObject *Sender, TMouseButton Button,
TShiftState Shift, int X, int Y)

{

  TColor c = Image1 -> Canvas -> Pixels[X][Y];

  if (ColorDialog1 -> Execute()){

    Image1 -> Canvas -> Brush ->

    Style = bsSolid;

    Image1 -> Canvas -> Brush ->

    Color = ColorDialog1 -> Color;

span lang="EN-US" style="font-family: 'Courier New'; color: black; font-size: medium;">    Image1 -> Canvas ->

    FloodFill(X, Y, c, fsSurface);

  }

}

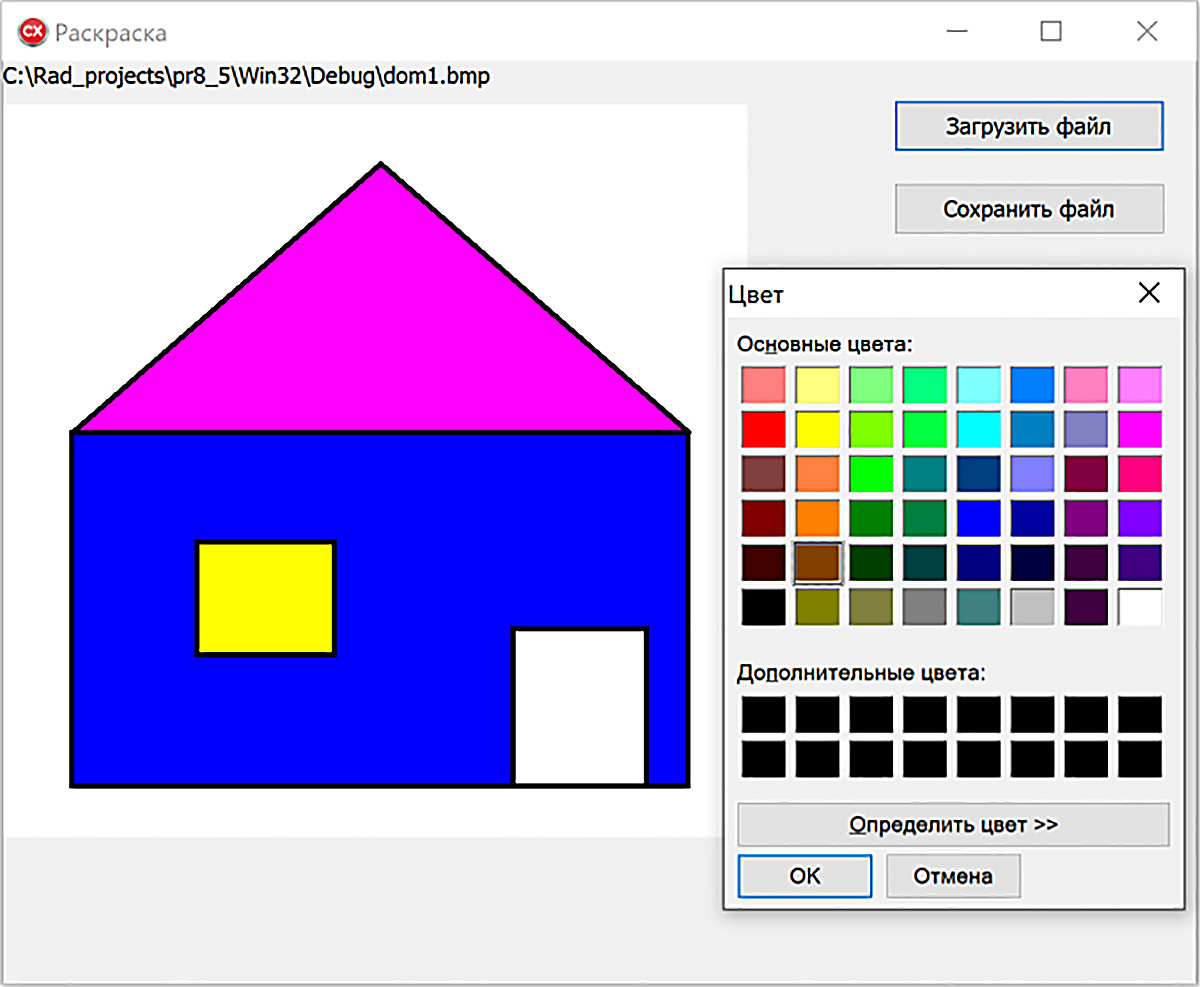

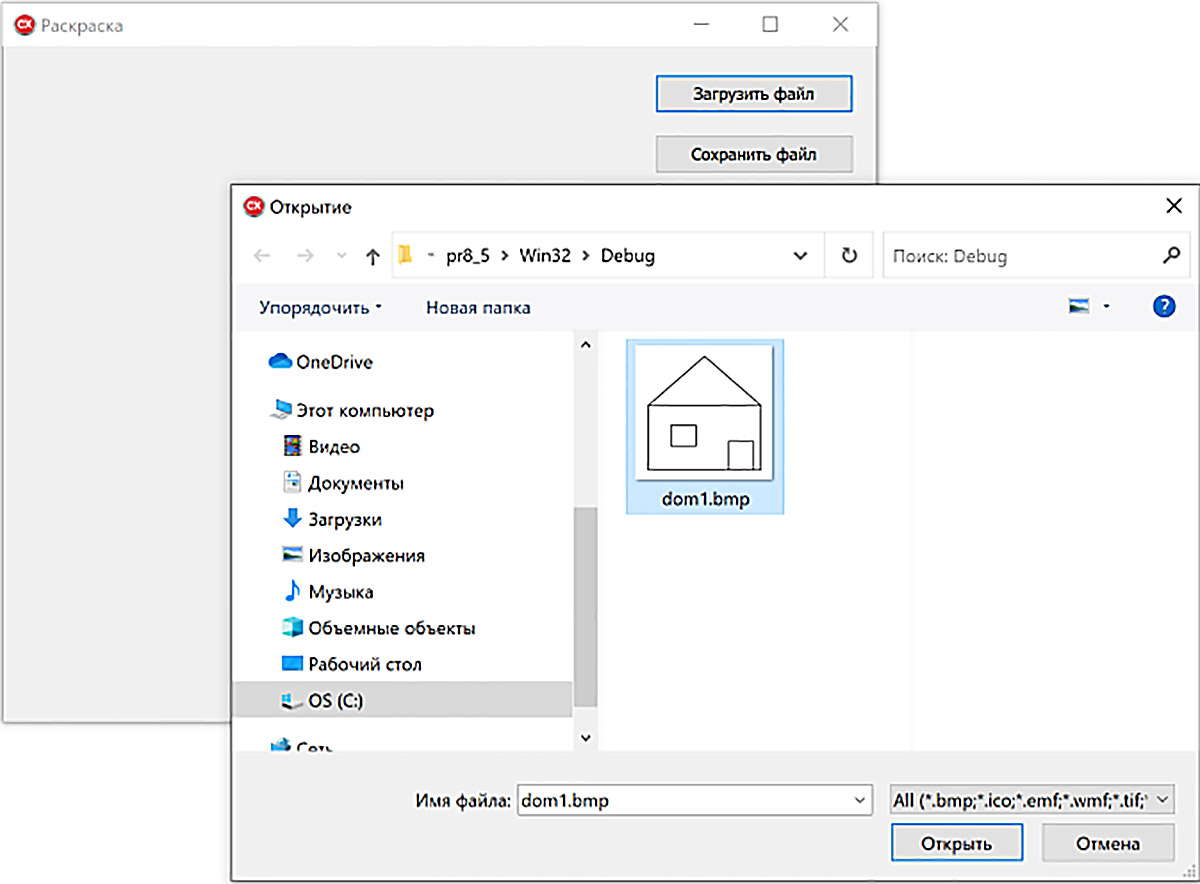

Работающее приложение:

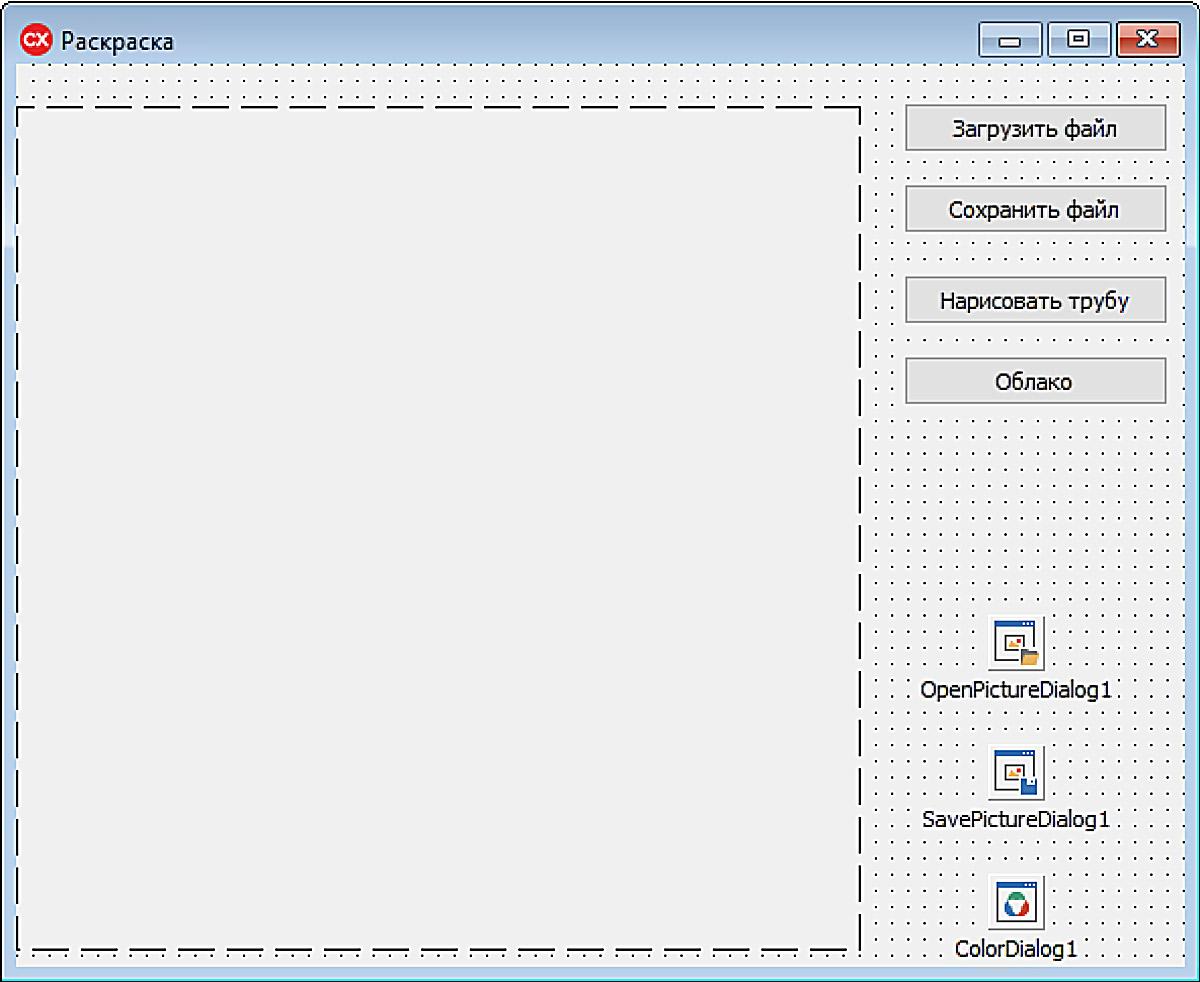

Пример 13.8. Форма на этапе конструирования:

Обработчик события OnCkick для Button3.

void __fastcall TForm1::

Button3Click(TObject *Sender)

{

  Image1 -> Canvas -> Pen -> Width = 5;

  Image1 -> Canvas -> MoveTo(570, 232);

  Image1 -> Canvas -> LineTo(570, 130);

  Image1 -> Canvas -> LineTo(510, 130);

  Image1 -> Canvas -> LineTo(510, 180);

  Image1 -> Canvas -> Brush ->

          Color = clRed;

  Image1 -> Canvas -> Brush ->

          Style = bsCross;

  Image1 -> Canvas -> FloodFill

  (550, 150, clBlack, fsBorder);

  Image1 -> Canvas -> Brush ->

          Style = bsSolid;

}

Обработчик события OnCkick для Button4.

void __fastcall TForm1::

Button4Click(TObject *Sender)

{

  Image1 -> Canvas -> Pen ->

            Style = psClear;

  Image1 -> Canvas -> Brush ->

          Color = clSkyBlue;

  Image1 -> Canvas ->

    Ellipse(30, 30, 190, 85);

  Image1 -> Canvas ->

    Ellipse(70, 20, 240, 70);

  Image1 -> Canvas ->

    Ellipse(80, 40, 220, 100);

  Image1 -> Canvas -> Pen ->

            Style = psSolid;

}

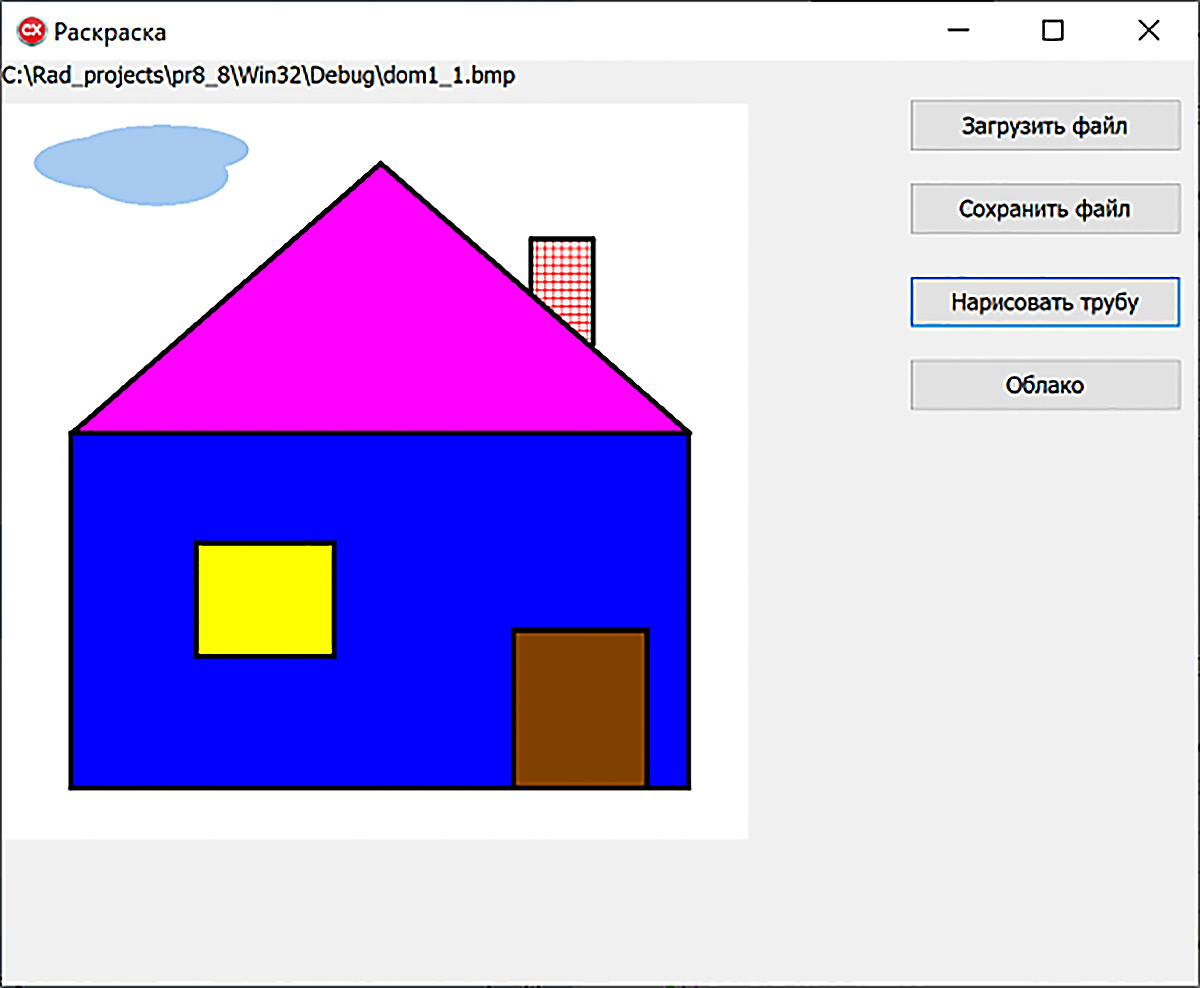

Работающее приложение:

Вопросы к параграфу

1. Какой компонент используется для размещения изображений?

2. Какое свойство позволяет загрузить готовое изображение в компонент Image?

3. С помощью какого свойства можно установить прозрачный фон для изображения?

4. Что такое канва?

5. Как задать цвет пикселя канвы?

6. Как работает метод FloodFill?

7. В чем разница в использование параметров fsSurface и fsBorder для метода FloodFill?

Упражнения



1. Добавьте в проект из примера 13.3. еще одно животное (например, белку). Для размещения белки нужно добавить еще одну кнопку. Местоположение определить случайным образом в верхушке какого-либо дерева.

2. Добавьте в проект 13.7 следующее:

  1. Проверьте, как будет работать программа, если в событиях для Button3 и Button4 убрать в конце восстановление стиля Brush и Pen.
  2. Добавьте еще одну кнопку, при нажатии на которую на рисунке появится какой-нибудь элемент (крыльцо, ставни, дерево и т. д.). Напишите соответствующий обработчик события. Для определения координат пикселей можно открыть рисунок в Paint.

3. Придумайте свой собственный сюжет реализации раскраски по аналогии с проектом 13.7.
