§ 14. Виды чертежа. Расположение видов на чертеже

Вступление

Вы уже знакомы с прямоугольным проецированием предмета на горизонтальную, фронтальную и профильную плоскости проекций. Виды образуются при проецировании предмета на основные плоскости проекций (рис. 47). За основные плоскости проекций принимают шесть граней куба. Изображаемый предмет располагают внутрь куба. После разворота граней куба получают схему расположения видов на чертеже.

Виды чертежа

Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Главный вид должен содержать наибольшую информацию о предмете, его формах, размерах. Предмет необходимо располагать относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. Стандарт ГОСТ 2.305-68 ЕСКД. Изображения — виды, разрезы, сечения устанавливает шесть основных видов (рис. 48). 1. Вид спереди (главный вид) — располагается на фронтальной плоскости проекций. 2. Вид сверху — на месте горизонтальной плоскости. 3. Вид слева (на месте профильной плоскости). 4. Вид справа. 5. Вид снизу. 6. Вид сзади. Названия видов зависят от того, с какой стороны рассматривают предмет при проецировании. Основные виды так же, как и проекции, располагаются в проекционной связи.

Стрелками А, Б, В показаны направления проецирования. Выберите то направление проецирования, которое должно соответствовать главному виду детали.

Помните! На чертеже выбирается минимальное количество видов изображений, однако оно должно быть достаточным, чтобы дать полное и однозначное представление о внешней и внутренней форме предмета.
Для выбора количества изображений необходимо мысленно расчленить деталь на составляющие ее простые геометрические тела: призмы, пирамиды, конусы, цилиндры и т. п. После анализа фоpмы детали необходимо определить, какие изобpажения необходимы для полной пеpедачи внешних и внутpенних фоpм этой детали. Для большинства деталей достаточно выполнить два или три вида.

Определите, какой кубик соответствует развертке.

Комплексный чертеж.

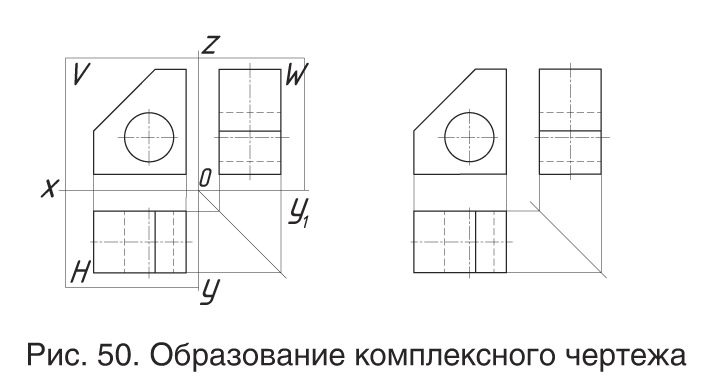

	На плоскости V располагается фронтальная проекция предмета (вид спереди), на плоскости H — горизонтальная проекция (вид сверху), на плоскости W — профильная проекция предмета (вид слева) (рис. 49). Развернув плоскости проекции, получают комплексный чертеж  (рис. 50).

Как вы считаете, любой ли чертеж можно назвать комплексным чертежом? Свой ответ объясните.

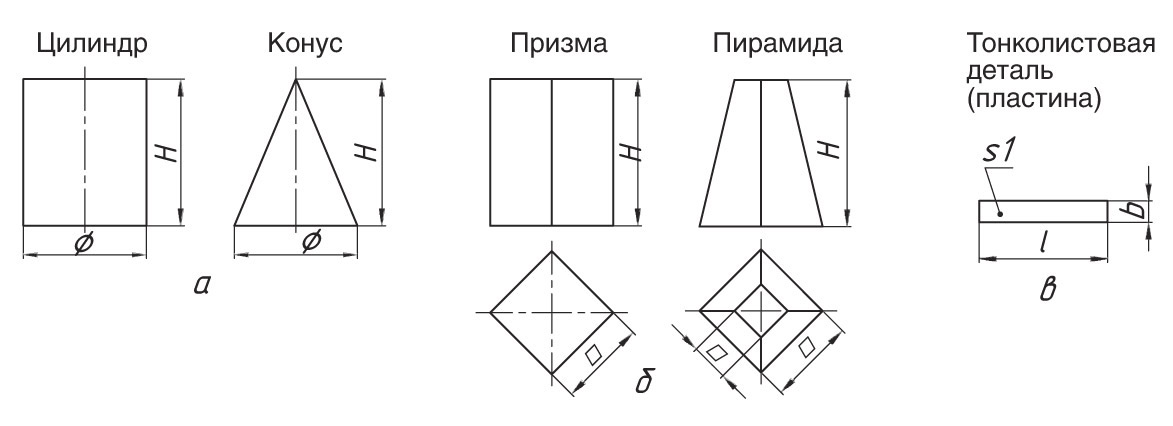

Условности и упрощения на чертежах. Для уменьшения количества изображений предмета используют условные знаки, поставленные у размерного числа:

• знак диаметра ø обозначает тело вращения (рис. а);
• знак квадрата обозначает форму квадрата (рис.б);
• символ s (толщина) заменяет вторую проекцию детали, имеющую форму параллелепипеда (рис. в).

Проверим знания

1. Сколько существует основных видов чертежа?
2. Как называются виды чертежа и каково их расположение?
3. Какое изображение на чертеже является главным видом (основным)? В каком положении изображают на нем предмет относительно плоскостей проекций?
4. Что называют комплексным чертежом? Как располагают проекции на комплексном чертеже?
5. Какие условные обозначения при нанесении размеров уменьшают количество изображений на чертеже?

Вопросы и задания повышенной сложности

Определите, сколько изображений необходимо для выявления формы деталей. Объясните, какие условные знаки вы будете использовать для сокращения числа видов.

Практическая работа № 7. Способы проецирования

Рассмотрите рисунок и ответьте на вопросы.
1. Как называются изображения, которые обозначены буквами А, Б, В? 2. Как называются изображения, которые обозначены цифрами 1—9? 3. Назовите виды, которым соответствуют рисунки 1—9. 4. Определите, какому изображению предмета (А, Б, В) соответствует каждый вид (1—9). 5. Перечислите детали, которые имеют наклонные грани.
6. Какое геометрическое тело лежит в основе каждой детали?

Графическая работа №3.2. Три вида детали

По наглядному изображению детали постройте три ее проекции. Масштаб выберите самостоятельно.
