§ 3. Правила оформления чертежей: форматы листов чертежей, масштабы
Как вы считаете, какого размера бумага подходит для выполнения чертежей? Существуют ли стандарты для определения ее размера?- Вы узнаете: какие форматы листов бумаги используют для выполнения чертежей, какие масштабы применяют для графических изображений.
- Вы научитесь: выполнять внутреннюю рамку и основную надпись чертежа, использовать масштаб при выполнении чертежей.
| Сайт: | Профильное обучение |
| Курс: | Черчение. 10 класс |
| Падручнік: | § 3. Правила оформления чертежей: форматы листов чертежей, масштабы |
| Надрукаваны: | Гость |
| Дата: | Субота 18 Травень 2024 |
Вступление
Как вам уже известно, при выполнении и оформлении чертежей руководствуются едиными правилами, обязательными для всех предприятий, организаций, учебных заведений. Поэтому чертежи изделий нельзя по-разному читать или выполнять. Чертежи должны понимать все специалисты, которые участвуют в изготовлении и ремонте изделий. Правила выполнения и оформления чертежей объединены в единую систему конструкторской документации (ЕСКД). В процессе изучения черчения вы будете знакомиться с различными стандартами (например, на масштабы, линии чертежа, форматы, шрифты и др.). Каждому стандарту присваивается свой номер и год регистрации (например, ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам).
Познакомимся с основными стандартами ЕСКД, устанавливающими правила оформления чертежей.
Форматы листов чертежей

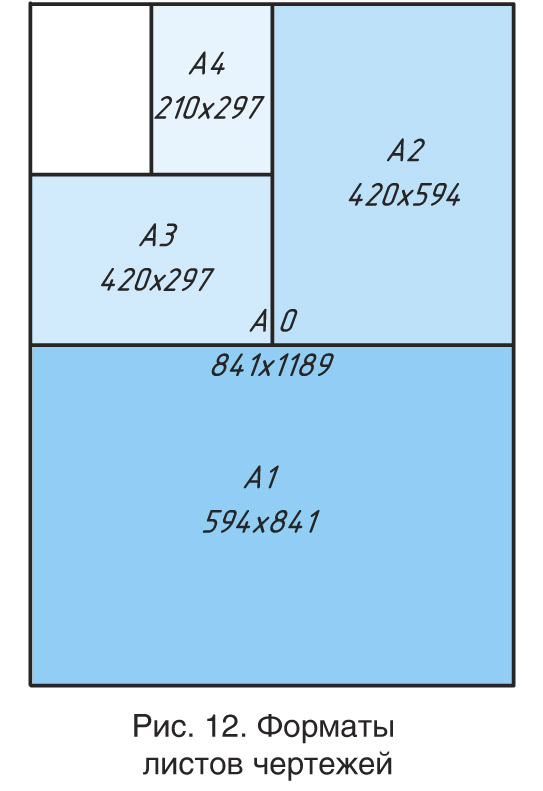

Для удобства хранения чертежей их выполняют на листах бумаги определенного размера, называемого форматом. Формат листа определяется размерами его сторон. Стандартом ГОСТ 2.301-68 ЕСКД. Форматы установлен ряд основных и дополнительных форматов (рис. 12). Форматы листов определяются размерами внешней рамки и обозначаются заглавной буквой А и цифрой. На уроках черчения вы будете использовать формат А4, размеры сторон которого 210 х 297 мм или А3 с размерами 420 х 297 мм.
Основная надпись чертежа (штамп)
Каждый чертеж оформляется рамкой и основной надписью. Рамка ограничивает поле чертежа. Ее проводят сплошной толстой линией на расстоянии 20 мм от левой границы формата и на расстоянии 5 мм от верхней, нижней и правой границ (рис. 13).
Согласно стандарту ГОСТ 2.301-68 формат А4 чаще всего располагают вертикально. Листы других форматов могут располагаться как вертикально, так и горизонтально. Однако в учебных целях мы будем располагать формат А4 как вертикально, так и горизонтально.
В правом нижнем углу формата над рамкой размещают основную надпись. Форму, размеры и содержание основной надписи устанавливает стандарт ГОСТ 2.104-68 ЕСКД. Основные надписи. Для производственных чертежей основная надпись выглядит следующим образом (рис. 14).
Используя другие источники информации, определите, какими надписями заполняются графы 1—5 основной надписи производственного чертежа на рисунке 14.
Для учебных чертежей размеры основной надписи стандартами не регламентируются. Основная надпись учебного чертежа, которую выполняют на уроках черчения, имеет размеры, указанные на рисунке 15. Рамка основной надписи также выполняется сплошной толстой линией.
В основной надписи чертежным шрифтом (его мы рассмотрим позже) указывается: наименование изделия, фамилия учащегося и учителя, дата приемки чертежа, масштаб изображения, обозначение материала детали, школа и класс, номер задания (рис. 16).
Буквы и цифры в основной надписи, как и на всем чертеже, выполняют чертежным шрифтом.
Масштабы
Часто необходимо выполнить чертежи больших или мелких деталей. Большие по размерам детали невозможно изобразить на листе бумаге, не уменьшив их размеры в несколько раз. Также чертежи мелких деталей трудно выполнить без увеличения их размеров. Таким образом, изображение детали на чертежах может быть больше или меньше, чем сама деталь. Про такое изображение говорят, что оно выполнено в масштабе.
Масштаб — это отношение линейных размеров изображаемого на чертеже предмета к его действительным размерам.
Когда 10 миллиметров на бумаге равно 10 миллиметрам величины объекта, то чертеж имеет масштаб натуральной величины (1:1).
При изображении крупных деталей пользуются масштабом уменьшения, мелких — масштабом увеличения (рис. 17).
Стандартом ГОСТ 2.302-68 ЕСКД. Масштабы установлены следующие виды масштабов для чертежей:
Масштаб натуральной величины:
1:1.
Масштаб уменьшения
1:2; 1:2,5; 1:4;
1:5; 1:10; 1:15;
1:20; 1:25; 1:40;
1:50; 1:75; 1:100
1:200; 1:400; 1:500;
1:800; 1:1000 и др.
Масштаб увеличения:
2:1; 2,5:1; 4:1;
5:1; 10:1; 20:1;
40:1; 50:1; 100:1 и др.
Как вы считаете, где могут применяться масштабы 1:2000; 1:5000? Приведите примеры использования масштаба 1:10 000.
Помните! При использовании масштаба уменьшения или увеличения изменяется только величина изображения объекта, а числовые значения размеров на чертеже всегда указываются натуральные (действительные).
Величины угла остаются без изменения при любом масштабе.
Обозначение масштаба
Масштаб записывается в основной надписи в специальной графе (см. рис. 16). Если одно из изображений на чертеже выполнено не в том масштабе, который указан в основной надписи, над этим изображением записывают масштаб: указывают непосредственно после надписи, относящейся к изображению, например: А–А (1:1); Б (5:1); А (2:1).
Проверим знания
1. Объясните, для чего на чертеже выполняют основную надпись.
2. Какие сведения указываются в основной надписи учебного чертежа?
3. Как вы считаете, с какой целью с левой стороны формата рамка вычерчивается на расстоянии 20 мм от края? Свои предположения проверьте с помощью информации из других источников.
4. Для чего необходимы масштабы?
5. Влияет ли масштаб на числовые значения размеров, указанные на чертеже? Свой ответ обоснуйте.
  |

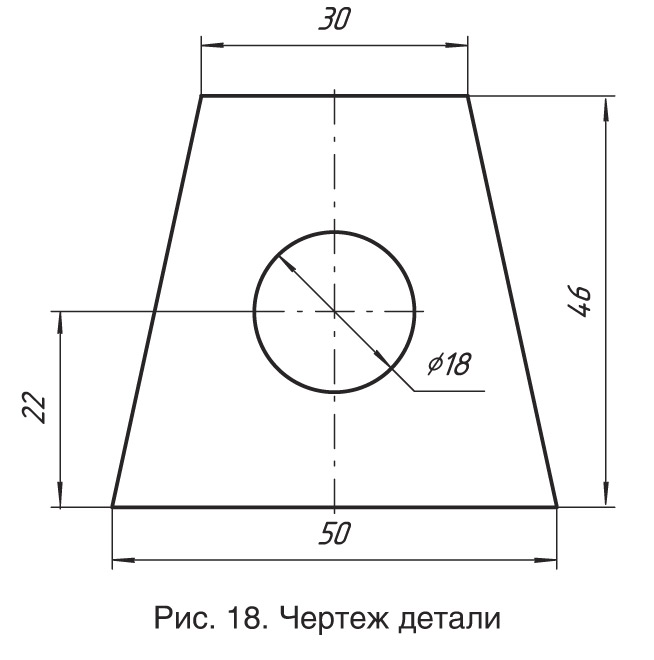

6. Укажите масштаб изображенного на рисунке 18 чертежа детали. Расскажите, как вы его определили.

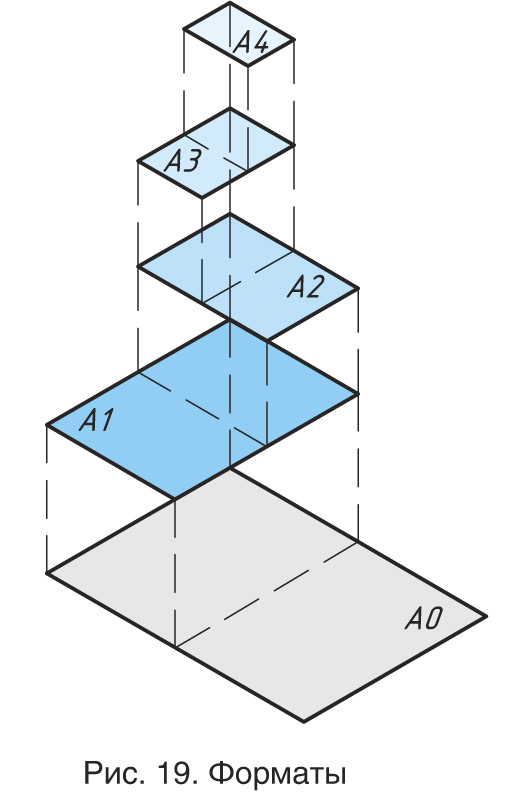

7. Используя рисунок 19, объясните, как определяются размеры форматов.
